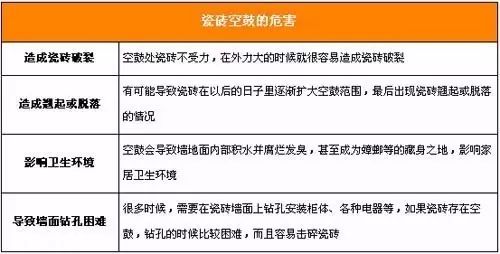

瓷磚空鼓是施工中常見(jiàn)的問(wèn)題之一，也是最令人頭疼的問(wèn)題，而空鼓造成的危害更是令人后怕，所以為了避免空鼓，就要認(rèn)清造成空鼓的原因，提前預(yù)防。
一、傳統(tǒng)的貼磚工藝與新型建材不匹配造成瓷磚空鼓、脫落
1. 在聚合物水泥防水層上采用傳統(tǒng)水泥砂漿厚貼法貼磚的危害
隨著廚衛(wèi)防水等級(jí)不斷提升，聚合物水泥防水涂料開(kāi)始進(jìn)入廚衛(wèi)系統(tǒng)。當(dāng)采用水泥砂漿厚貼法粘貼瓷磚時(shí)，若采取無(wú)縫粘貼，或者填縫過(guò)早，因粘結(jié)砂漿中所含水量遠(yuǎn)遠(yuǎn)超過(guò)水泥水化的需水量，多余的水分無(wú)處流失，從而導(dǎo)致防水層長(zhǎng)期處于被水浸潤(rùn)的狀態(tài)，防水材料抗拉強(qiáng)度大幅下降。尤其是JS類(lèi)柔性防水材料，隨著柔韌性越高或有機(jī)物含量越高，其粘結(jié)強(qiáng)度越低。在長(zhǎng)期被水浸潤(rùn)的狀態(tài)下，其粘結(jié)強(qiáng)度大打折扣。此時(shí)，20~30mm厚的水泥砂漿本身加上瓷質(zhì)磚的重量每平方米高達(dá)20kg以上，遠(yuǎn)遠(yuǎn)超過(guò)受侵潤(rùn)的防水層所能承載的負(fù)荷，在立面上必然導(dǎo)致防水層的層間產(chǎn)生剝離。
預(yù)防措施：
①保證防水層的厚度且貼磚前預(yù)留足夠的時(shí)間供防水層固化；
②貼磚時(shí)預(yù)留瓷磚伸縮縫，并在24小時(shí)后進(jìn)行填縫處理（視氣候的不同可進(jìn)行相應(yīng)調(diào)節(jié)）；
�、圻x擇瓷磚膠作為粘接材料并采用薄貼法施工。
2. 普通瓷磚膠與傳統(tǒng)厚貼法工藝混搭的危害
瓷磚膠是在水泥砂漿的基礎(chǔ)上改進(jìn)的一款瓷磚粘貼材料，具有如下特點(diǎn)：
①采用薄涂法，自重輕，用量少，節(jié)約成本；
②粘結(jié)效果好，耐久性能優(yōu)異；
③施工中不用泡磚濕墻，可提高效率、方便快捷；
④優(yōu)異的抗?jié)B、抗老化性能；
⑤加入可再分散乳膠粉，可吸收底材與瓷磚之間的應(yīng)力，避免瓷磚空鼓或脫落；
⑥抗滑移、可調(diào)整；
⑦無(wú)毒、無(wú)味，綠色環(huán)保等特性。
因?yàn)榇纱u膠本身優(yōu)異的粘貼性能，其在使用時(shí)一般采用薄貼法（1.5~3.mm），既能保證粘貼效果，又能節(jié)約成本。若采用厚貼法（10~30mm），反而會(huì)加大瓷磚膠本身因?yàn)樗嗨^(guò)程及外部環(huán)境的改變所引起的變形基數(shù)，從而增加瓷磚膠的整體變形量，因?yàn)榇纱u膠與水泥基類(lèi)防水材料固有的相容性保證了其之間的有效粘接，而瓷磚與瓷磚膠之間因材質(zhì)不同的變形差很大，最終導(dǎo)致瓷磚膠與瓷磚之間可能出現(xiàn)空鼓、脫落的現(xiàn)象。
預(yù)防措施：采用正確的薄貼法進(jìn)行施工。
二、新型飾面材料與傳統(tǒng)粘貼材料不匹配
水泥砂漿厚貼法搭配高密度的瓷質(zhì)磚、�；u導(dǎo)致的瓷磚空鼓、脫落。
水泥砂漿粘貼原理：水泥砂漿滲入瓷磚背面的空隙中，凝結(jié)硬化，起到類(lèi)似鑰匙插入鎖孔的機(jī)械嵌固作用，將瓷磚與基材連接起來(lái)。其粘結(jié)強(qiáng)度取決于基材的孔隙率和瓷磚的吸水率。
瓷磚膠粘貼原理：瓷磚膠不僅具有水泥砂漿的傳統(tǒng)機(jī)械嵌固原理，另外在瓷磚面無(wú)空隙且吸水量較小時(shí)，能夠通過(guò)在瓷磚與瓷磚膠粘接面的聚合物膜產(chǎn)生的分子間作用力起到粘貼作用。
所以，當(dāng)飾面磚為新型高密度的瓷質(zhì)磚、�；u時(shí)，使用傳統(tǒng)水泥砂漿作為粘貼材料，很難滲入瓷質(zhì)層形成機(jī)械嵌固，導(dǎo)致瓷磚從水泥砂漿層上脫落。尤其在采用無(wú)縫粘貼瓷磚的情況下更為突出。
預(yù)防措施：
當(dāng)飾面磚為新型高密度的瓷質(zhì)磚、�；u時(shí)，應(yīng)使用瓷磚膠作為粘貼材料并按照相應(yīng)配套的施工工法施工。
三、超彈型防水材料與粘貼材料不匹配
當(dāng)選擇超彈型防水材料作為防水層時(shí)（如聚氨酯防水涂料、JSI型防水涂料），因?yàn)榉浪畬拥某瑥?qiáng)憎水效果和光滑的表面層，使水泥砂漿無(wú)法與防水層之間形成有效的粘貼，最終將會(huì)導(dǎo)致水泥砂漿從防水層上脫落。
預(yù)防措施：
當(dāng)選擇超彈型防水材料作為防水層時(shí)應(yīng)在防水層表面做撒砂處理，并選擇瓷磚膠作為粘接材料，采用薄貼法工藝進(jìn)行施工。
四、基面強(qiáng)度低
基面驗(yàn)收是防水施工的第一個(gè)環(huán)節(jié)，如果基面強(qiáng)度沒(méi)能達(dá)到規(guī)定的強(qiáng)度要求，防水層與基面之間的粘接不牢。在完成飾面瓷磚粘貼后，因?yàn)榉浪畬�、粘接層、飾面層的整體重量較大，將會(huì)導(dǎo)致防水層與基面之間的剝離。
預(yù)防措施：
防水施工前做好基面驗(yàn)收工作，對(duì)于強(qiáng)度不夠的基面可以涂刷一層墻面固化劑作增強(qiáng)處理。情況嚴(yán)重時(shí)要鏟除重做。
五、防水層強(qiáng)度不夠
前面分析防水層強(qiáng)度不夠的情況下，會(huì)出現(xiàn)防水層剝離的現(xiàn)象，除過(guò)早貼磚（尤其是大面磚）外，防水材料本身的質(zhì)量問(wèn)題（偽劣產(chǎn)品），或在防水涂料時(shí)額外添加其它材料（水泥、砂、過(guò)量的水）也會(huì)導(dǎo)致防水層的強(qiáng)度損失，最終導(dǎo)致防水層剝離的現(xiàn)象。
預(yù)防措施：
擇正規(guī)品牌防水產(chǎn)品，嚴(yán)格按照產(chǎn)品說(shuō)明書(shū)施工規(guī)范要求進(jìn)行防水施工。采用水泥基類(lèi)產(chǎn)品時(shí)，施工前必須潤(rùn)濕基面。
六、貼磚前防水層表面被污染
按照規(guī)范要求，貼磚前應(yīng)留有一定時(shí)間讓防水層干固以提供足夠的強(qiáng)度。期間如果防水層表面遭到油污、粉塵等污染，粘貼材料與防水層之間不能形成有效的粘接，將會(huì)導(dǎo)致防水層與粘貼材料之間的剝離。
預(yù)防措施：
貼磚前應(yīng)對(duì)防水層進(jìn)行檢查，對(duì)已被污染的防水層進(jìn)行清潔處理，也可用聚合物界面劑預(yù)處理后在貼磚。
七、粘貼層強(qiáng)度不夠
粘貼材料的強(qiáng)度問(wèn)題將會(huì)直接導(dǎo)致瓷磚的空鼓、脫落。影響粘貼材料強(qiáng)度的因素主要有：
1.施工溫度過(guò)低，導(dǎo)致粘貼材料冰凍，強(qiáng)度不夠；
2.使用瓷磚膠貼磚時(shí)攪拌方法不當(dāng)導(dǎo)致材料不均勻；
3.額外添加水泥、砂等改變材料配比；
4.材料使用中時(shí)間過(guò)長(zhǎng)，再次加水?dāng)嚢枋褂�，影響材料�?qiáng)度；
5.材料本身的質(zhì)量問(wèn)題（偽劣產(chǎn)品）。
預(yù)防措施：
選擇正規(guī)品牌產(chǎn)品，嚴(yán)格按照施工規(guī)范及產(chǎn)品使用說(shuō)明進(jìn)行施工。
綜上所述，要想貼好瓷磚和石材，要清楚三問(wèn)題、堅(jiān)決三不做。
弄清楚以下三問(wèn)題：
1、首先弄清楚貼飾材的基層是什么？狀況如何？
2、再者弄清楚是什么材質(zhì)的磚材、什么顏色、什么規(guī)格？
3、綜合施工情形，地面還是上墻、室內(nèi)還是室外，施工溫度、天氣？
以上三個(gè)問(wèn)題不能清楚認(rèn)識(shí)，就無(wú)法做出正確的施工方案。
堅(jiān)決以下三不做：
1、堅(jiān)決不在沒(méi)有經(jīng)過(guò)檢查和處理過(guò)的基層上粘貼磚材。
2、堅(jiān)決不使用水泥砂漿直接粘貼磚材上墻。
3、堅(jiān)決不在所選擇的成品粘結(jié)劑內(nèi)添加其他物質(zhì)。
上一篇：住宅裝修防水貼士，全面！值得收藏！（下篇）
