激情春色国产原创_精品无码视频观看_日本黄网免费大全_久久婷婷五月综合色和啪

K11防水涂料是由合成高分子聚合物乳液 ( 如聚丙烯酸酯、聚醋酸乙烯酯、丁苯橡膠乳液) 及各種添加劑優(yōu)化組合而成的液料和配套的粉料（由特種水泥、級(jí)配砂組成）復(fù)合而成的雙組分防水涂料，是一種既具有合成高分子聚合物材料彈性高、又有無(wú)機(jī)材料耐久性好的防水材料。

材料是基礎(chǔ)，施工是關(guān)鍵

即使材料再好，沒(méi)有正規(guī)的施工也是無(wú)法保證施工質(zhì)量的。在售后問(wèn)題中，許多客戶都認(rèn)為是產(chǎn)品的問(wèn)題，但是經(jīng)過(guò)我方人員在現(xiàn)場(chǎng)實(shí)際施工操作，驗(yàn)證了產(chǎn)品沒(méi)有問(wèn)題，是施工的問(wèn)題。



K11防水涂料施工中有哪些問(wèn)題呢？

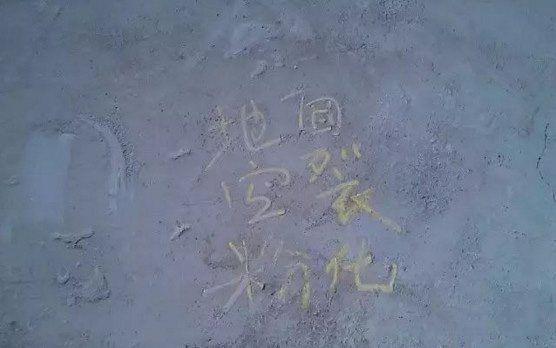

 一、防水涂膜出現(xiàn)起粉現(xiàn)象

原因分析：一般是由于出現(xiàn)了堆料很厚的情況，在沒(méi)有完全干燥透的情況下，乳液沒(méi)有形成完整涂膜，較少的水泥基材料水化不能完全固定填料導(dǎo)致起粉現(xiàn)象出現(xiàn)。

那該怎么做？

1、對(duì)陰角及時(shí)清理流墜物料

2、耐心等待防水層完全干燥后逐次涂刷至足夠厚度

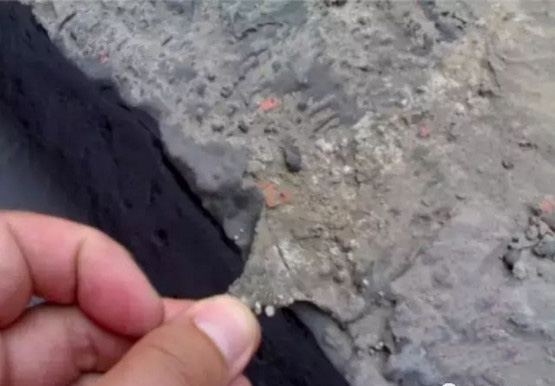

二、K11防水涂料與基層粘接不牢現(xiàn)象（掉磚現(xiàn)象）

原因分析：一般情況是基層處理太差，很疏軟的基層（如加氣磚、輕質(zhì)墻體、劣質(zhì)砂漿基層），浮灰、細(xì)砂粒很多，強(qiáng)度很低；這會(huì)導(dǎo)致防水層容易出現(xiàn)脫皮現(xiàn)象，而貼磚后，因承受不住磚的重量而從防水層脫落。

要求：

1.基層應(yīng)堅(jiān)實(shí)、平整、無(wú)起砂、無(wú)空鼓、無(wú)裂縫

2.對(duì)于基層有浮漿、雜塵、凹凸不平、尖銳物等現(xiàn)象，需要進(jìn)行修補(bǔ)抹平處理

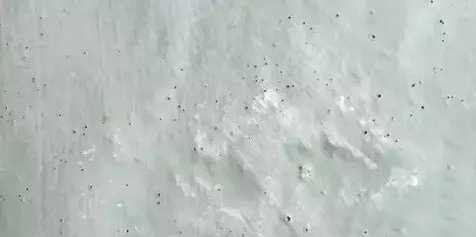

三、K11防水涂料閉水起泡現(xiàn)象

原因分析：起泡分為兩種，其一，防水層之間起泡，這是因?yàn)楸韺臃浪畬泳植繘](méi)有干透，導(dǎo)致局部有漏水缺陷，滲入后，乳液膜吸水溶脹導(dǎo)致防水膜拉伸起鼓；其二，防水層與基層之間起鼓，這是因?yàn)榉浪畬诱辰硬缓�，基層�?nèi)部濕氣過(guò)多，從而會(huì)給防水層一個(gè)滲透壓，導(dǎo)致粘結(jié)差的區(qū)域出現(xiàn)起鼓現(xiàn)象。

注意：為避免防水層之間起泡，一定要待上一道涂膜完全干燥后再進(jìn)行下一道涂膜的施工；防水層與基層之間起鼓，割掉起鼓部分，待潮氣散盡，重新補(bǔ)涂。

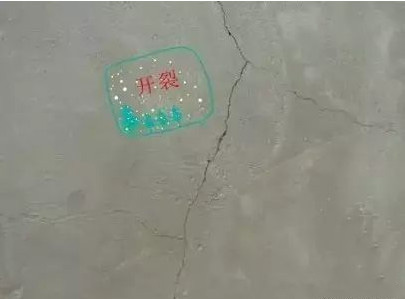

四、防水層出現(xiàn)開(kāi)裂

原因分析：開(kāi)裂分為細(xì)部開(kāi)裂和大面開(kāi)裂，其一，陰角、管根開(kāi)裂，這一般是因?yàn)榱⒚娴牧鲯鞂?dǎo)致防水層過(guò)厚，應(yīng)力收縮很大，并且直角陰角結(jié)構(gòu)導(dǎo)致應(yīng)力無(wú)法釋放，從而使得拉力過(guò)大導(dǎo)致開(kāi)裂，其二，大面開(kāi)裂，一般是因?yàn)榛鶎硬黄秸�，有裂縫導(dǎo)致縫隙處堆料，過(guò)厚才會(huì)引起大面的開(kāi)裂，另外，對(duì)JS防水涂料，摻入水泥也極易導(dǎo)致開(kāi)裂現(xiàn)象出現(xiàn)；

要求：

1.對(duì)于陰陽(yáng)角、管根、地漏等細(xì)部節(jié)點(diǎn)部位，要做抹八字角或抹弧細(xì)部處理。

2.基層要堅(jiān)實(shí)、平整、無(wú)起砂、無(wú)空鼓、無(wú)裂縫，對(duì)于基層有浮漿、雜塵、凹凸不平、尖銳物等現(xiàn)象，需要進(jìn)行修補(bǔ)抹平處理。

K11防水涂料使用小竅門：

1、攪拌：先倒入液料，攪拌均勻后倒入粉料，用電動(dòng)攪拌器充分?jǐn)嚢杈鶆�；為了減小漿液中的氣泡，需要靜置幾分鐘再重復(fù)攪拌一次；

2、涂刷：基層應(yīng)該充分潤(rùn)濕但不能有明水，盡量減少浮灰。較好的基層潤(rùn)濕即可，如加氣磚、輕質(zhì)墻體，劣質(zhì)砂漿基層等需進(jìn)行抹平處理。對(duì)陰角切記控制厚度，不能堆料。第一遍盡量薄涂，第二遍和第三遍正常涂刷；一定要前一遍完全干燥后再進(jìn)行下一道涂刷。

3、閉水：必須完全干燥后再做閉水試驗(yàn)。
